Zahnkupplungen sind klassische Elemente des Maschinenbaus und wurden wahrscheinlich unmittelbar nach dem Zahnrad erfunden. Sie sind drehsteif und ermöglichen den Ausgleich eines Winkelversatzes bei kleinem Bauraum. Was kann man daran noch besser machen? Eigentlich nichts, es sei denn die Anwendung erfordert eine elektrische Isolation zwischen den Wellen.

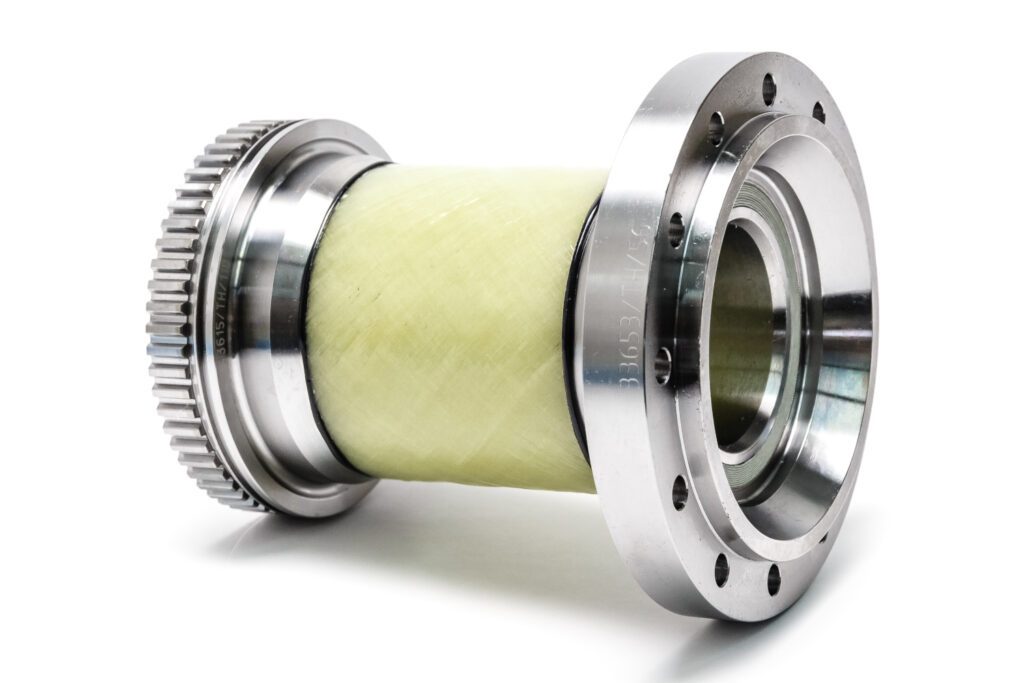

Gemeinsam mit ihrem Kunden KWD Kupplungswerk Dresden GmbH hat die LZS GmbH die traditionelle Zahnkupplung zu einer elektrisch isolierenden Zwischenwelle weiterentwickelt. Funktionales Kernelement ist dabei ein Rohr aus glasfaserverstärktem Kunstharz. Dieses überträgt in der entwickelten Variante Drehmomente von bis zu 300 Nm bei maximal 13.000 min-1. Gleichzeitig verbessert die dem Faserverbundwerkstoff eigene hohe Werkstoffdämpfung das Schwingungsverhalten der Kupplung. Besondere Aufmerksamkeit wurde auf die Entwicklung des Fügeprinzips zwischen Glasfaserrohr und den metallischen Endstücken gelegt. Genutzt wird eine spezielle am LZS entwickelte, gestützte Pressverbindung. Diese Art der Verbindung ist robust, überlastsicher, preiswert und schnell zu fügen.

Die isolierende Zwischenwelle ermöglicht es den Anwendern (z.B. Herstellern von Bahn- oder Maschinenantrieben) neuartige, leichte und vor allem kompakte Antriebsaggregate zu entwickeln. Die Welle ist inzwischen erfolgreich im Serieneinsatz und kann auf andere Spezifikationen angepasst werden.

Bild: LZS GmbH
